Accessoires VMC Bouche cuisine 2 débits BCPT 45/135 - 521084 Atlantic

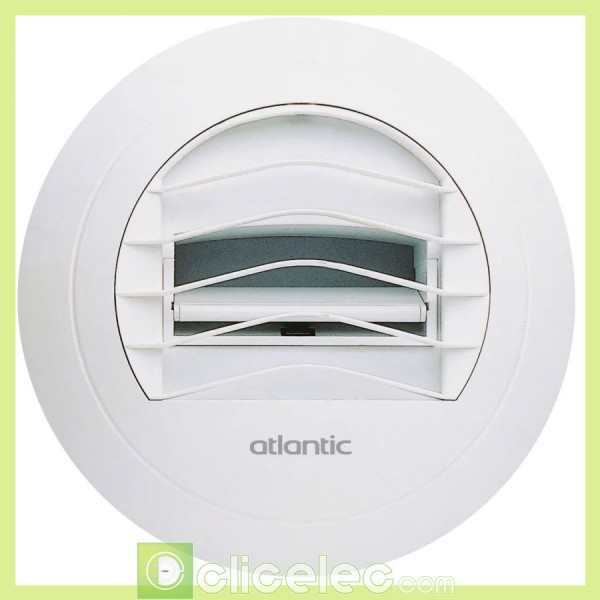

Bouche cuisine 2 débits BCPT 45/135 Atlantic

Bouches d’extraction autoréglables cuisine temporisées

Destinée à équiper les installations de VMC en logements d’habitation, la gamme de bouches d’extraction autoréglables cuisine BCPT s’associe aux bouches d’extraction BE/BN simple débit pour les sanitaires.
Réalisée en polystyrène blanc, la bouche BCPT assure un débit d’extraction déterminé dans une plage de pression comprise entre 50 et 160 Pa et un débit d’extraction complémentaire temporisé (30 minutes) dont l’ouverture est commandée par l’usager (piles 3 x 1,5 V).

FONCTIONNEMENT

L’élément régulateur constitué d’un volet rigide assure un débit d’extraction déterminé dans une plage de pression comprise entre 50 et 160 Pa.

COMPOSITION ET MISE EN OEUVRE

Les bouches BCPT ont un diamètre de 180 mm et une épaisseur de 58 mm.
Principe : La bouche est raccordée au bouton poussoir par un câble 2 fils à encastrer débouchant à l’arrière de la platine support (voir schéma platine ci-dessus). Connexion des fils sur le bornier. La bouche est alimentée par 3 piles 1,5 V.
Une impulsion sur le bouton poussoir à fermeture crée un contact qui enclenche l’ouverture de la bouche au débit maximum d’extraction.
Après avoir retiré le corps de la bouche (2), dévisser la vis de maintien du capot piles puis le déboîter pour insérer les 3 piles.
A la première mise sous tension, la bouche doit faire un cycle ouverture/fermeture.
Il est conseillé de fixer par vis la platine support (3) de la bouche sur le mur en utilisant les trous prévus à cet effet (le démontage de cette platine n’étant pas nécessaire pour les opérations courantes d’entretien).
